Name: 气液分离器
Brand: UNITE
SKU: 00074
Rating: 4.8 (43 reviews)

产品介绍

优尼泰克TS型气液分离器可自动去除空气、气体和蒸汽处理应用中99%的大于10微米的液态和固态杂质。该分离器内部无运动部件，因此无需维护。

产品优势

专为高液体负荷应用而设计
在宽广的流量范围内实现高效分离，无需维护
可去除99%大于10微米的固体和液体污染物
适用于气体、蒸汽或空气应用

产品亮点

潮湿气体从入口进入分离器，由于旋流作用而产生向下的离心运动。由于速度降低，固体和液体杂质被分离出来。这些分离出的液体和固体杂质落入一个采用独特VCP挡板设计的液体收集室，从而防止二次污染。

然后，洁净干燥的气流通过VCP直接导向出口。这省去了昂贵且易碎的传统分离器挡板。

技术系统

(A) 进入容器的气体和液体经入口挡板分流，以去除较大的液滴和自由流动的液体。

(B) 气体和剩余的雾滴随后进入叶片分离器。

(D) 浸没式排水管将液体排至容器底部。

(E) 液位计控制并监测收集的液体量，以确保液体能够从容器中顺利排出。

1. 进料

未过滤的溶液充满整个容器，并通过溢流口循环，使悬浮固体保持均匀状态。

2. 预涂层/预过滤

悬浮液循环流经滤盘，固相均匀地沉积在滤盘的整个表面，形成预涂层。

3. 过滤

滤液依次经过滤饼层、滤网和隔板，最终到达空心轴和滤液出口。

4. 清洗

清洗过程是通过将清洗液循环通过过滤器来实现的。加热/干燥

5. 滤饼排出

随着滤盘旋转，干燥的滤饼被甩出并依靠重力落到设备底部，然后通过底部的排料口排出。

6. 湿滤饼排出

湿滤饼从旋转的滤盘上被甩出并落到底部。借助合适的溶剂，湿滤饼可以通过排料口排出。压力辅助可以确保粘稠混合物的流动。

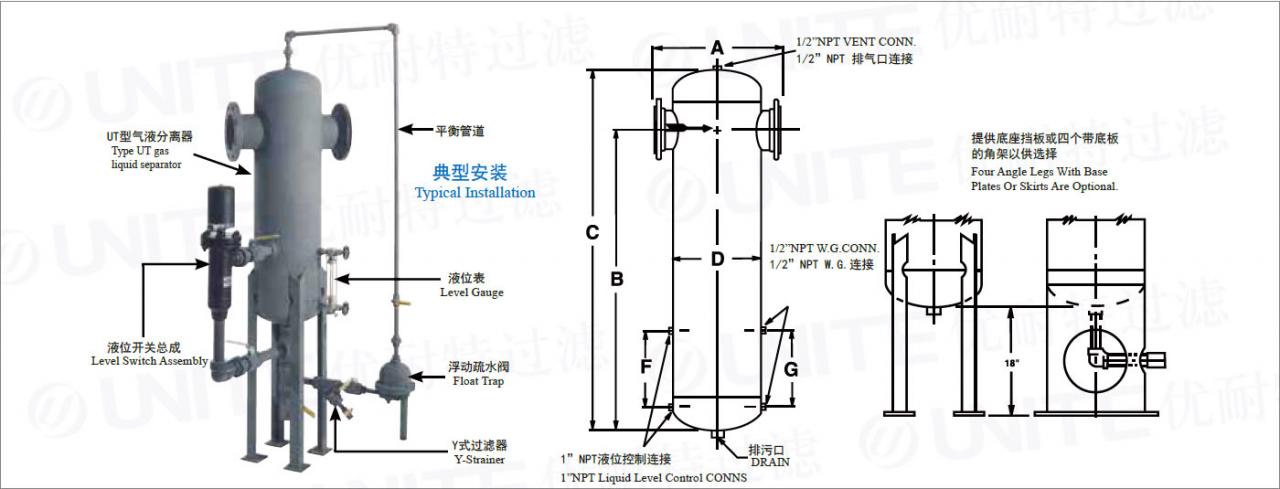

参数表

管道尺寸	螺纹连接和凹槽焊接 (A)	带法兰（A）	B	C	D	F	G	NPT泄压阀（标准/可选）	螺纹连接和承插焊，1000 psig @ 650 °F	150磅法兰，工作温度450°F	300磅法兰，温度650°F	液体滞留量上限（立方英尺/米）
1	6.87 / 174	10.5 / 267	22 / 559	28 / 711	5.56 / 141	-	7.87 / 200	1 / 1-1/2	44/20	47/21	49/22	0.19 / 0.0053
1-1/4	6.87 / 174	10.5 / 267	22 / 559	28 / 711	5.56 / 141	-	7.87 / 200	1 / 1-1/2	45/20	50 / 23	52 / 24	0.19 / 0.0053
1-1/2	7.87 / 200	11.5 / 292	24 / 610	30 / 762	6.62 / 168	9.12 / 232	9.12 / 232	1/2	83/38	69/31	75 / 34	0.20 / 0.0056
2	7.87 / 200	11.5 / 292	24 / 610	30 / 762	6.62 / 168	9.12 / 232	9.12 / 232	1/2	85/39	74 / 34	78 / 36	0.20 / 0.0056
2-1/2	-	16 / 406	27 / 686	35 / 889	8.62 / 219	9.12 / 232	9.12 / 232	1/2	-	122 / 55	132 / 60	0.39 / 0.011
3	-	18 / 457	30 / 762	38 / 965	10.75 / 273	9.12 / 232	9.12 / 232	1-1/2 / 2-1/2	-	170 / 77	180 / 82	0.66 / 0.018
4	-	20 / 508	36 / 914	45 / 1143	12.75 / 324	10.25 / 260	10.25 / 260	1-1/2 / 2-1/2	-	225 / 102	250 / 114	1.07 / 0.03
5	-	22 / 559	40 / 1016	50 / 1270	14 / 356	10.25 / 260	10.25 / 260	1-1/2 / 2-1/2	-	265 / 120	335 / 152	1.35 / 0.04
6	-	24 / 610	55 / 1397	66 / 1676	16 / 406	10.25 / 260	10.25 / 260	1-1/2 / 2-1/2	-	400 / 182	435 / 198	3.03 / 0.084
8	-	28 / 711	62 / 1575	75 / 1905	18 / 457	11.87 / 301	11.87 / 301	2/3	-	545 / 248	700 / 318	3.83 / 0.107
10	-	34 / 864	76 / 1930	91 / 2311	24 / 610	11.87 / 301	11.87 / 301	2/3	-	800 / 364	1355 / 616	6.94 / 0.194
12	-	38 / 965	82 / 2083	99 / 2515	28 / 711	11.87 / 301	11.87 / 301	2-1/2 / 4*	-	1090 / 495	1735 / 789	11.74 / 0.33
14	-	42 / 1067	89 / 2261	108 / 2743	32 / 813	12.62 / 321	12.62 / 321	2-1/2 / 4*	-	1335 / 607	2535 / 1152	16.81 / 0.47
16	-	47 / 1194	98 / 2489	119 / 3023	36 / 914	12.62 / 321	12.62 / 321	3/5*	-	1850 / 841	3200 / 1455	20.22 / 0.57
18	-	54 / 1372	108 / 2743	132 / 3353	42 / 1067	12.62 / 321	12.62 / 321	3/5*	-	2600 / 1182	5025 / 2284	22.99 / 0.64
20	-	62 / 1575	118 / 2997	145 / 3683	48 / 1219	15 / 381	15 / 381	3/5*	-	3275 / 3275	6480 / 2945	26.47 / 0.74
22	-	64 / 1626	121 / 3073	149 / 3785	48 / 1219	15 / 381	15 / 381	3/5*	-	3450 / 1568	7000 / 3182	26.47 / 0.74
24	-	70 / 1778	127 / 3226	158 / 4013	54 / 1372	15 / 381	15 / 381	4* / 6*	-	4940 / 2245	9020 / 4100	32.64 / 0.91
