产品介绍

Unite U-FB-T系列管式反冲洗过滤器是一款基于模块化设计理念的全新全自动过滤系统。它具有高可靠性、灵活的扩展性、持久耐用的自动化运行、无需人工清洗且维护简便等特点。该系列过滤器采用独特的V-UNITE滤芯，确保彻底反冲洗，同时最大限度地减少反冲洗液的消耗。与传统的单体式设计相比，管式设计更适用于难以反冲洗的高粘度介质。该设计结构紧凑，占地面积小，并可根据流量需求增减模块。

产品优势

高效处理高流量
适用于高压作业
坚固耐用，可应对恶劣环境
滤芯使用寿命长
维护和更换滤芯简便
过滤稳定，堵塞极少

Product Highlights

高效过滤：

采用特殊设计的过滤介质和结构配置，有效去除液体中的颗粒物、悬浮固体和杂质，从而实现高标准的过滤精度。

大流量处理：

具有较大的过滤表面积和优化的流道设计，能够处理大流量液体；使其成为对处理量要求高的工业生产环境的理想选择。

结构紧凑：

采用紧凑型设计，占地面积小，便于安装和维护；尤其适用于空间有限的工业场所。

操作简便：

采用人性化设计，确保操作简单便捷；可轻松集成到自动化控制系统中，从而减少人工操作。

反冲洗或再生功能：

某些管式过滤器型号配备反冲洗或再生功能，可对滤芯进行原位清洗或再生——此功能可延长滤芯的使用寿命并降低总体运行成本。

Technical System

原液经进水歧管进入系统，流入各个过滤单元。原液由外向内渗透滤芯外表面，澄清后的液体流向各过滤单元的出口，汇入出水歧管后流出。颗粒杂质被滤芯外表面截留，并逐渐积聚形成滤饼。当过滤压差逐渐增大至预设值（通常为70-130 kPa）或达到清洗周期时，控制系统启动反冲洗程序，逐个对各过滤单元进行反冲洗。反冲洗过程中，当一个过滤单元进行反冲洗时，其他单元继续正常过滤，确保整个系统的连续运行。

过滤过程中：进水阀和出水阀打开，反冲洗阀关闭；反冲洗过程中：控制系统关闭一个过滤单元的进水阀，打开反冲洗阀。由于滤芯内部与反冲洗出口（与大气相连）之间存在压力差，来自其他过滤单元的部分澄清液会流入该过滤单元，快速反冲洗滤芯，并冲走其外表面的杂质。

被冲走的杂质随后通过反冲洗歧管排出。之后，关闭反冲洗阀，并打开进水阀。

恢复过滤；

控制系统对下一个过滤单元执行相同的反冲洗操作，直至所有过滤单元逐一完成反冲洗。

1. 多管组合的灵活性

多管设计允许根据实际处理能力，灵活组合不同类型的管材。

3. 连续自动过滤

该系统支持24小时连续过滤，并可全自动运行。

5. 气动阀的优势

该过滤设备采用气动排污阀，确保反冲洗时间短、用水量低、环保且经济高效。

2.维护便捷

由于可以对各个组件进行检查或清洁而不会影响设备的整体运行，因此维护起来非常便捷。

4.顺序反冲洗功能

反冲洗过程中，过滤单元可以逐个进行顺序反冲洗。

6.基于PLC的远程控制

该过滤器采用西门子PLC控制系统，支持远程控制操作。

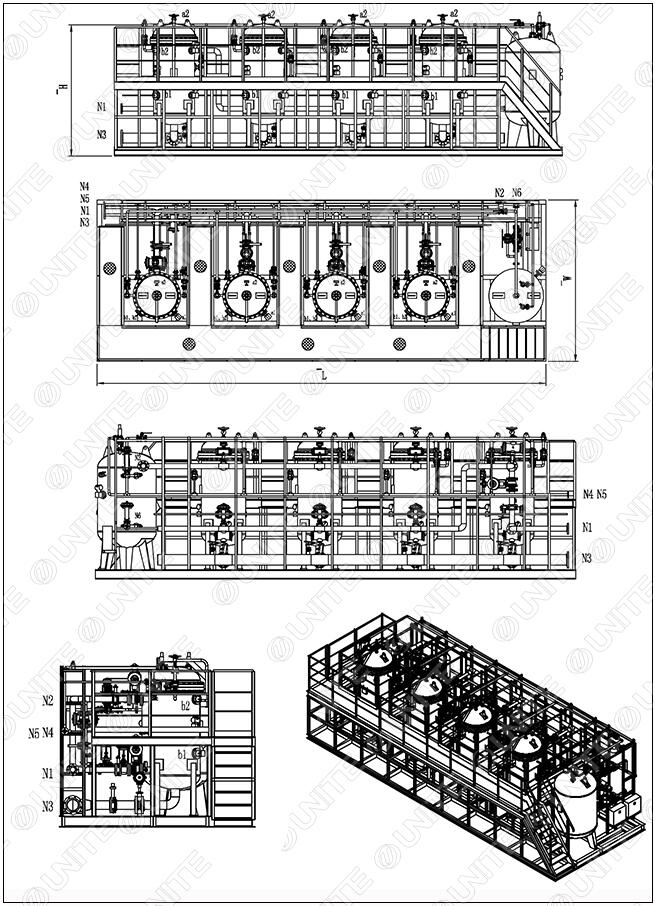

Parameter Table

模型	口径（DN）	过滤面积（平方米）	ΦD	L	W	H
FC-T-3	50	3.0*4	406	5500	1800	2700
FC-T-4.8	100	4.8*4	508	6100	1900	3000
FC-T-5.8	100	5.8*4	550	6400	1950	3100
FC-T-6.8	100	6.8*4	600	6900	2000	3100
FC-T-8.6	125	8.6*4	650	7400	2050	3200
FC-T-9.5	125	9.5*4	700	8000	2100	3300
FC-T-12	150	12*4	800	8700	2200	3600
FC-T-23.1	200	23.1*4	900	9500	2350	4300
FC-T-27	250	27*4	1000	10500	2500	4500
FC-T-37.2	250	37.2*4	1200	11500	2800	4900
FC-T-73.4	350	73.4*4	1400	12500	3100	5800
FC-T-92.6	400	92.6*4	1600	13500	13500	6300
FC-T-116.8	450	116.8*4	1800	14500	14500	6500
压力计	CL / 1/4" 外螺纹（用于球阀和压力表）

Operating Standards

启动前：

检查设备完整性。
确认滤芯已正确安装。
关闭所有阀门（进水阀、出水阀、排液阀），打开排气阀。

启动：

缓慢打开进水阀，使液体流入。
液体流出后，关闭排气阀。
完全打开进水阀和出水阀。
记录初始压差。

运行中：

定期监测进/出水压差。当压差上升至设定值（例如 0.1-0.15MPa）时，需要检查滤芯。
确保出水液质符合标准。

停机：

首先关闭进水阀，然后关闭出水阀。
打开排液阀和排气阀，排出残留液体并释放压力。

维护：

根据压差或使用时间定期清洁或更换滤芯。
检查密封件。

安全须知：

操作时请佩戴防护装备。打开设备前，请确保设备已泄压。
